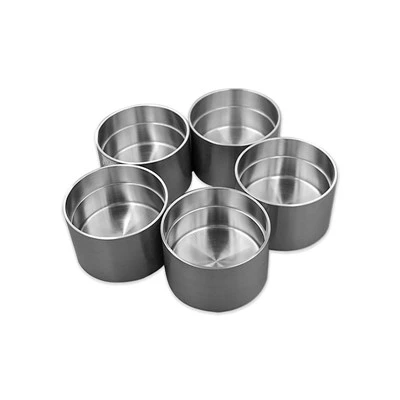

Никелевый тигель высокой чистоты

Никелевые тигли подходят для плавки образцов в NaOH, Na2O2, NaCO3, NAHCO3 и щелочных растворителях, содержащих KNO, температура плавления не превышает 700 градусов, т.к. при высоких температурах никель легко окисляется, оксид натрия также можно плавить в никелевых тиглях, но температура должна быть ниже 500 градусов, а время должно быть коротким, в противном случае эрозия будет серьезной, а содержание соли никеля в растворе увеличится и станет примесью при определении. Содержание соли никеля в растворе увеличится и станет примесью при определении.

Новые никелевые тигли следует прижечь при температуре 700 градусов в течение нескольких минут перед использованием, затем несколько минут прокипятить в HCl 1:20 и промыть водой. Тигель должен быть темно-зеленым или серо-черным после обработки для удаления масла и создания оксидной пленки на поверхности для продления срока службы. В дальнейшем тигель следует кипятить и промывать водой перед каждым использованием. При необходимости можно по каплям добавить небольшое количество соляной кислоты и прокипятить несколько минут, затем промыть дистиллированной водой и высушить перед использованием.

1. Название продукта: никелевый тигель высокой чистоты

2. Процесс: сварка и формовка

3. Класс: N6

4. Чистота: 99,6% чистого никеля

5. Плотность: 8,9 г/см3

6. Температура плавления: 1455 градусов

7. Спецификация: может быть изготовлена ​​в соответствии с требованиями клиентов.

8. Область применения: в основном используется в коррозионностойкой промышленности.

9. Спецификация: 30 мл, 50 мл

10. Размер данных (только для справки):

Верхний рот:30мл→41мм;50мл→47мм

Нижний рот:30мл→22мм;50мл→26мм

Высота:30мл→36мм;50мл→40мм

Тигли из никеля высокой чистоты обычно используются для плавления пероксида натрия и гидроксида натрия. Никель-хромовые тигли плохо окисляются и выдерживают высокие температуры. Переходные металлы, особенно марганец, могут поступать в расплав образца в больших количествах при плавлении. Никель становится хрупким при нагревании с серой или сульфидами. Соединения серебра, ртути и ванадия не следует обрабатывать в тигле. Бура не подходит в качестве плавящего агента и, за исключением анализа постоянных силикатов, никелевые тигли подходят только для работы с образцами редких элементов (например, молибдена, ниобия).

Никель имеет температуру плавления 1450° и легко окисляется при горении на воздухе, поэтому никелевые тигли нельзя использовать для обжига и взвешивания осадков. Никель обладает хорошей устойчивостью к щелочному воздействию, поэтому его в основном используют в лаборатории для плавки щелочных расплавов.

2, особое внимание

Если предстоит плавка серосодержащих соединений, то это следует делать в окислительной среде с избытком пероксида натрия. Соли металлов алюминия, цинка, олова, свинца и т. д. в расплавленном состоянии могут сделать его хрупким. Следует отметить, что кислые растворители, такие как метабисульфат калия, бисульфат калия и вещества, содержащие сульфид, нельзя использовать в никелевых тиглях, а также серебро, ртуть, соединения ванадия и буру прижигать в никелевых тиглях.

горячая этикетка : Тигель из никеля высокой чистоты, поставщики, производители, фабрика, заказ, купить, цена, предложение, качество, продажа, в наличии
